عملیات خط گرم پست زمینی فشار متوسط











کارگاه آموزشی متدولوژی تست تجهیزات ایمنی خط گرم



ایمنی خط گرم یک ضرورت است

ایمنی در خط گرم



اختراع دستکش هشدار خطر برق فشار متوسط غیرحساس به نویز در سمنان

۱۱ - ۰۸ دی ۱۳۹۷

مدیرعامل شرکت توزیع برق استان سمنان گفت: به همت جمعی از کارکنان این شرکت، دستکش «هشدار خطر برق فشار متوسط غیرحساس به نویز» اختراع شد.

به گزارش خبرگزاری خبرآنلاین استان سمنان ، کاربرد این دستکش در مهندسی برق قدرت و انجام امور برقی در سطح ولتاژ ۲۰ کیلو ولت به جهت هشدار و جلوگیری از برق گرفتگی انجام می شود.

یادآور می شود: این اختراع برای پیشگیری از برق گرفتگی سیمبانان شرکت های توزیع نیروی برق و همچنین تمامی افرادی که در سطح ولتاژ ۲۰ کیلو ولت کار می کنند، کاربرد دارد.

لازم به ذکر است: دستکش ارائه شده ،از یک برد الکترونیکی کوچک با منبع dc و مستقل از شبکه ساخته شده که قادر است از فاصله ۰.۶ تا یک متری، برقدار بودن هادی در سطح ولتاژ ۲۰ کیلو ولت آلارم داده و تکنسین را از وجود فاز آگاه سازد واین برد می تواند در انواع دستکش های کار بنا به سفارش نصب گردیده و با توجه به سبک بودن تراشه داخل دستکش ،انتقال آن مشهود نبوده و وجود مدار dc مستقل باعث می شود همیشه اکتیو مثل یک فرشته نجات به همراه تکنسین ها باشد.

قابل ذکر است: مدیرعامل شرکت توزیع نیروی برق استان سمنان نیز این اختراع را از نزدیک مشاهده و ملاحظه نموده و از این اقدام ارزشمند اختراع کنندگان قدردانی به عمل آورد.

خاطرنشان می سازد: مرتضی عرب شاهجویی، ابوذر بوربور و مصطفی محمدی از کارکنان مدیریت توزیع برق شهرستان گرمسار به عنوان مخترعین این دستکش هستند.

دکل‌بند‌ها چگونه امرار معاش می‌کنند؟

۸۰ درصد از دکل‌بندان کل کشور اهل شهرستان گلوگاه هستند و تعداد آن‌ها حدود ۲ هزار و ۵۰۰ نفر است که در دو بخش دکل مخابراتی و دکل برق مشغول فعالیت هستند. از این میان تاکنون ۲۱۴ نفر از جوانان این شهرستان جان خود را در این شغل از دست داده‌اند.



به گزارش برق نیوز، هم‌اکنون حدود ۸۰ درصد دکل‌بندان کل کشور اهل شهرستان گلوگاه هستند و تعداد آن‌ها حدود ۲ هزار و ۵۰۰ نفر است که در دو بخش دکل مخابراتی و دکل برق مشغول فعالیت هستند. از این میان تاکنون ۲۱۴ نفر از جوانان این شهرستان جان خود را در این شغل از دست داده‌اند. اما هنوز به دلیل نبود فرصت شغلی کافی حتی آن‌ها که تجربه کافی ندارند، با وجود خطرات جانی و دیگر سختی‌های طاقت‌فرسای مربوط به این شغل، همچنان به این شغل روی می‌آورند.

شکرالله خواجوی متولد ۱۳۲۶ گلوگاه است و حدود نیمی از عمر خود را صرف این شغل کرده است. او بنا به شرایط نامساعد اقتصادی مجبور شده قبل از خدمت سربازی، چند سالی را در شرکت آوج و نکاچوب کار کنم و با رسیدن به ۱۹ سالگی مانند سایر هم سن های خود به خدمت سربازی مشغول شود که تا ۲۲ سالگی بطول انجامید. بعد از خدمت به دلیل بیکاری و کمبود زمین کشاورزی پدری، با پیشنهاد اطرافیان و دوستان که مشغول دکل‌بندی بودند، وارد این عرصه شد و تا پایان مدت بازنشستگی به آن ادامه داد.

این دکل‌بند بازنشسته که حدود ده سال از سابقه بیمه‌اش توسط کارفرما رد نشده است، می‌گوید: حدود ۲۷ سال است کارگر دکل‌بندی بوده‌ام و در آن مدت تمام امور مربوط به آن را انجام داده‌ام. البته بنده نزدیک به ۳۷ سال سابقه کارگری داشته‌ام، ولی کارفرما چیزی حدود ۱۰ سال از حق بیمه بنده را رد نکرده است.

خواجوی درباره پراکندگی جغرافیایی پروژه‌های کاری خود می‌گوید: در شهر‌های مختلف داخل و خارج کشور به دکل‌بندی پرداخته‌ام. ازجمله شهر‌هایی که در آن مشغول بودم می‌توان از: بندرعباس، میناب، زاهدان، بابل، رشت، تبریز، عسلویه، چابهار، اهواز و شهر‌های استان هرات افغانستان نام برد.

این کارگر دکل‌بند درباره مرخصی‌هایش اینطور می‌گوید: مرخصی معمول ما به ازای هر دو ماه، ده روز بوده است و هر کجا با فشار کار زیاد مواجه بودیم این مدت به سه ماه افزایش می‌یافت که مجبور به تحمل دوری از خانواده در این مدت طولانی بودیم که همگی در گلوگاه ساکن بودند. به دلیل جابجایی‌های متعدد کارگاه و پروژه‌ها هیچگاه امکان همراهی خانواده با من نبوده است.

سختی کار نداریم

شکرالله خواجوی درباره پایین بودن حقوقش نسبت به کارگران روزمزد هم می‌گوید: حقوق ثابت و ماهیانه‌ای که به من پرداخت می‌شد همواره نرخش از حقوق کارگران روز مزد کمتر بود. می‌توان گفت: حقوق کارگران روزمزد تقریبا دوبرابر من بوده البته من باتوجه به دلیل همین ثابت بودن، مزد کمتر را به حقوق روزمزد ترجیح می‌دادم.

آیا دکل‌بندی شغلی نیست که به آن سختی کار تعلق گیرد، این کارگر می‌گوید: کم‌کاری شرکت باعث شد سختی کار به ما تعلق نگیرد. با اعتراض ما به کارفرما چندبار به صورت ظاهری دنبال کار را گرفتند، اما برای کمتر شدن هزینه‌های بیمه، بعد از اعزام ما به مناطق کاری، دیگر پیگری‌های جدی از طرف کارفرما صورت نمی‌گرفت.

دکل جان یکی از فرزندانم را گرفت

این کارگر بازنشسته از سختی‌های زندگی کاری خود این‌طور یاد می‌کند: دارای ۶ فرزند بودم که متاسفانه حدود بیست سال پیش یکی از آن‌ها هنگام کار روی دکل برق دچار حادثه شد و جان خود را از دست داد. یکی دیگر از فرزندانم نیز حدود ۸ سال پیش براثر بیماری دیابت بینایی خود را از دست داد. یک دختر معلول دارم که کنار من زندگی می‌کند و از او مراقبت می‌کنم.

حقوق بازنشستگی فقط کفاف زنده بودن را می‌دهد

این کارگر بازنشسته درباره مخارج و حقوق بازنشستگی این روز‌های خود این‌طور می‌گوید: با توجه به نیاز مالی و شرایط خانوادگی مجبور به کشاورزی هستم و به دلیل کمبود منابع آبی، برنجکاری در قطعه زمین کشاورزی یک سال درمیان انجام می‌شود. حقوق بازنشستگی بنده ناچیز است و کفاف زنده بودن را می‌دهد نه زندگی.

بازدید از فرآیند تولید دستکش های عایق برق

گزارش تصویری، بازدید از فرآیند تولید دستکش های عایق برق







خط گرم در ایران Hot-Line in Iran

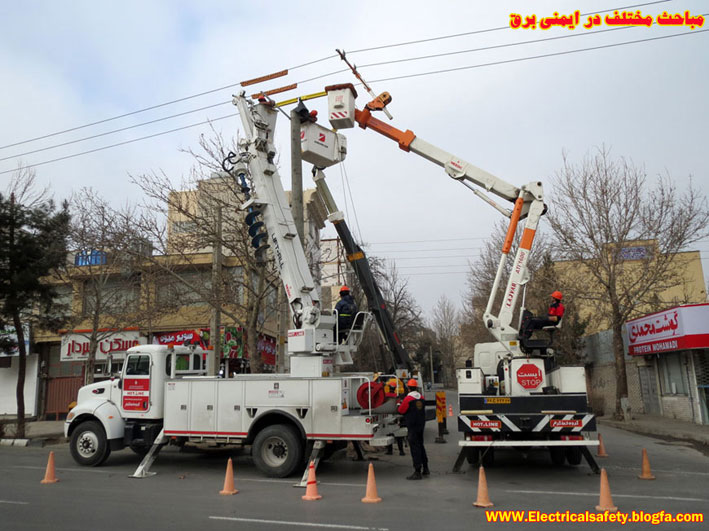

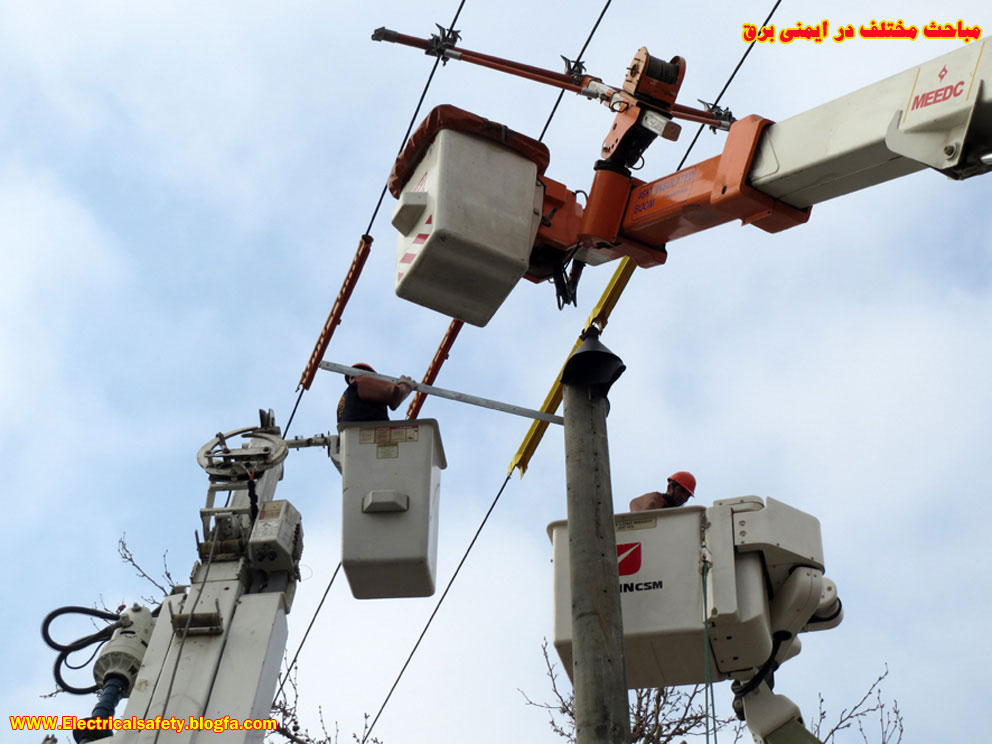

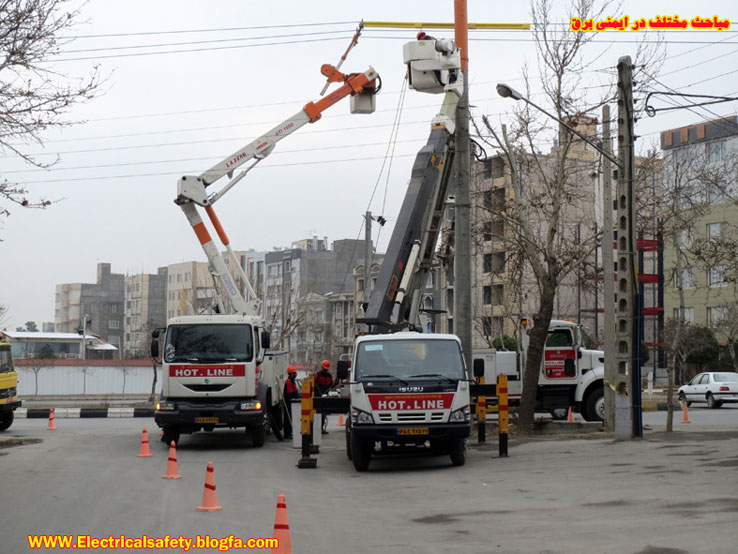

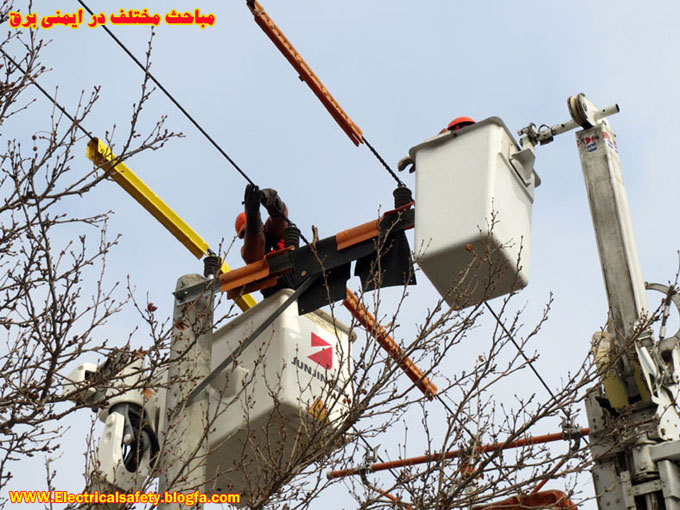

گزارش تصویری از فعالیت خط گرم Hotline Work















کابلهای قدرت غلاف سربی

محصولات اين گروه به گونه اي طراحي شده اند که در برابر نشت احتمالي مايعات و گازهاي خورنده که مي توانند در اثر آسيب به کابل انتقال جريان الکريکي را تحت الشعاع قرار دهند، مقاوم مي باشند. در واقع در ساختار کابل بعد از عايق غلافي از سرب تعبيه شده که از نفوذ مواد بر پايه نفتي به عايق و هادي پيشگيري مي نمايد.

غلاف سربي، بدينگ، زره فولادي گالوانيزه و روکش بکار رفته در کابل مبتني بر استاندارد IEC60502 مي باشند.

در زير غلاف سربي لايه اي از PVC و همچنين به منظور جداسازي آرمور از غلاف سربي روي غلاف نيز لايه اي ازPVC قرار مي گيرد. هادي اين گروه از کابلها از مس آنيل شده با هدايت بالا و يا آلومينيوم و بر مبناي استاندارد IEC60228 مي باشد.

از پلي وينيل کلرايد (PVC) و يا پلي­اتيلن کراسلينگ شده (XLPE) به عنوان عايق استفاده مي شود. عايق XLPE نسبت به PVC از مزيتهايي برخوردار است. به عنوان مثال خواص فيزيکي و چقرمگي و سختي XLPE در درجه حرارت هاي بالا، افزايش و بهبود مي يابد و در برابر تغيير شکل مقاومت بسيار بالايي از خود نشان مي دهد. همچنين XLPE خواص مکانيکي و حرارتي و مقاومت عايقي بهتري دارا مي باشد. از مزاياي ديگر اين عايق اين است که به دليل کاربرد آن با ضخامت کمتر نهايتاً در کاهش قطر و وزن نهايي کابل مؤثر است.

رنگ بنديي اين کابلها بر اساس استاندارد مورد درخواست مشتري انجام مي پذيرد.به منظور پيشگيري از آسيب هاي مکانيکي در برابر کابلهاي قدرت چند رشته اي غلاف سربي از مفتولهاي فولادي گالوانيزه و در تک رشته ايها از مفتولهاي آلومينيومي استفاده مي شود. آرمور از نوع نواري نيز حسب نياز مشتري مي تواند به کار رود.

در روکش اين کابلها عمدتاً از PVC و در مواردي به منظور تقويت خاصيت مقاومت مکانيکي در برابر خراش و سايش و پيشگيري از نفوذ آب از پلي اتيلن استفاده مي گردد.در موارد خاص از مواد روکشي مقاوم در برابر روغن و فومهاي کم دود (LSF) استفاده مي گردد.

پایه های ( تیرهای ) برق

خطوط توزیع هوایی به طور کلی در همه جا روی پایه ها نصب می شوند . این پایه ها بیشتر از نوع بتنی ، چوبی . یا فلزی بوده و مورد استفاده قرار می گیرند .

نیروهایی که بر پیکره ی یک پایه اعمال می شوند عبارتند از : نیروهای عمودی ناشی از وزن سیم یا لایه یخ دور سیم ، یراق آلات ، مقره ، کنسول و خود پایه و نیروی افقی که نزدیک به سر پایه به آن اعمال می شود و بیشتر ناشی از کشش سیم ، فشار باد و نیروهای ناشی از وزن هادی ها در نتیجه ی غیر یکنواخت بودن فاصله پایه ها از یکدیگر و زاویه ی انحراف خط است .

ادامه نوشته

سوئیچ ارتینگ کلیدهای فشار متوسط

سوئیچ های ارتینگ از تجهیزات ایمنی مورد استفاده در کلیدهای فشار متوسط و از بخش جدایی ناپذیر این کلیدها می باشند. هنگامی که کلید با جابجایی پل متحرک قطع می گردد، بخش هایی از باسبار مجاور کلید، به طور خودکار با استفاده از این سوئیچ ارت می گردد.

اینکار به منظور حفاظت پرسنل تعمیرات از ولتاژهای اتفاقی است.عمل بسته شدن سوئیچ ارتینگ با سرعت و حرکت ناگهانی انجام می گردد . سوئیچ های ارتینگ معمولا با ابعادی ساخته می شوند که در برابر جریان اتصال کوتاه مقاوم هستند. همچنین این سوئیچ های ارتینگ می  توانند موتور دار نیز بشوند.

سوئیچ های ارتینگ همچنین در رابطه با جداکننده استفاده می گردند. وقتی جداکننده از مدار جدا می شود ، سوئیچ ارتینگ با باسبار تماس برقرار نموده و هر گونه جریان که ممکن است انباشته شده باشد را تخلیه می کند.

تابلو توزیع برق سیار

این تابلوی سیار  که ساخت کمپانی ملتریک است ، برای توزیع برق و گرفتن انشعاب های متعدد از 20 تا 600  آمپر طراحی گردیده ، که می توان از آن در صنعت ساختمان ، کشتی سازی، نیروگاه و یا در شرایط اضطراری استفاده نمود.

سوئیچ های این تابلوی سیار که مورد تایید NEMA  می باشد بصورت نرگی و مادگی طراحی گردیده و از آن می توان در محیط های مرطوب و سخت استفاده نمود.

این تابلو به راحتی توسط ماشین قابل جابجایی می باشد.

در زیر تصویر نمونه دیگری از این تابلو را مشاهده می نمایید.

کراس آرم کامپوزیتی FRP و GRP

بازوهای عرضی کامپوزیتی :

هر تیر انتقال برق فشار متوسط ۲۰ )  و ۳۳ کیلوولت ) از سه قسمت اصلی یعنی تیر ، بازوهای عرضی و مقره ها تشکیل شده است . بازو های عرضی معمولا ًاز جنس فولاد ساخته می شوند . با این وجود در بعضی از کشورها نظیر آمریکا ، استرالیا ، کانادا و بخش هایی از اروپا این محصولات از مواد کامپوزیتی ساخته می شوند . به کارگیری بازوهای عرضی کامپوزیتی به جای نمونه فلزی دارای برتری هایی است ؛

ادامه نوشته

پایه های چوبی برق و نحوه تشخیص پوسیدگی آنها

پایه های چوبی اشباع شده در شبکه های فشار متوسط و فشار ضعیف از بدو تاسیس شرکت برق مورد استفاده قرار می گرفتند ، امروز این پایه ها را در شبکه های برق روستایی و حومه شهرها با توجه به سبکی آن نسبت به پایه های بتونی و سهولت حمل و نصب و سرعت عمل بیشتر مخصوصاً در مناطق کوهستانی و شالیزارها و محلاتی که امکان حمل تیر بتونی نیست به وفور مشاهده می گردد.

محاسن پایه های چوبی

- از نظر وزن نسبت به پایه بتونی ارجح بوده و بدون استفاده از جرثقیل قابل حمل و نصب می باشد و در مناطق کوهستانی و شالیزارها که امکان حمل پایه بوسیله تریلر نیست کاربرد مناسبی دارد.

- به لحاظ خاصیت عایق بودن پایه در صورت اتصال سیم به پایه چوبی خطر برق گرفتگی به حداقل می رسد.

- قابلیت انعطاف در مقابل تنش های موجود در خطوط توزیع را دارا بوده و در مناطق بادخیز فشارهای وارده را به خوبی تحمل می نماید.

- اگر به عللی مانند تصادم اتومبیل شکسته شود ، برای مصارف دیگر قابل استفاده می باشد.

ادامه نوشته

معرفی تجهیزات لاین من ها : چرخ زنجیر یا چرخ تسمه hoist

این وسیله که در دو نـوع تسمه ای و زنجیری موجود می باشد ، برای کشیــدن سیم و یا هر وسیله دیگر در جهت خلاف نیرو بکار می رود. مسلماً در کار با شبکه های برقدار باید از نوع تسمه ای آن که دارای بدنه ، تسمه و دسته عایق بوده و تسمه به دور محور جمع می شود استفاده گردد.

  كاربرد اصلي اين وسيله  در هنگام تعويض مقره بشقابي مي باشد كه قلاب يك سر آن كه در طرف دسته قرار دارد توسط طناب دو سر حلقه به كنسول متصل شده و قلاب سر ديگر تسمه در حلقه گيره سيم گير قرار مي گيرد. سپس با حركت دسته و جمع شدن تسمه، نيرو از روي قسمت انتهائي سيم و در نتيجه مقره بشقابي برداشته شده و مي توان نسبت به تعويض آن اقدام نمود.
